Dalam sistem perpaipan industri, bebibir berfungsi sebagai titik sambungan kritikal yang menyambung paip, injap dan peralatan sambil membolehkan akses penyelenggaraan. A Bebibir Keluli menyediakan kekuatan mekanikal, pembendungan tekanan, dan pengedap kalis bocor yang diperlukan untuk operasi selamat merentas industri, termasuk minyak dan gas, pemprosesan kimia dan penjanaan kuasa. Artikel ini menyampaikan panduan teknikal untuk jurutera dan pakar perolehan tentang pemilihan bebibir, spesifikasi bahan dan pengesahan kualiti.
Memahami Teknologi Bebibir Keluli

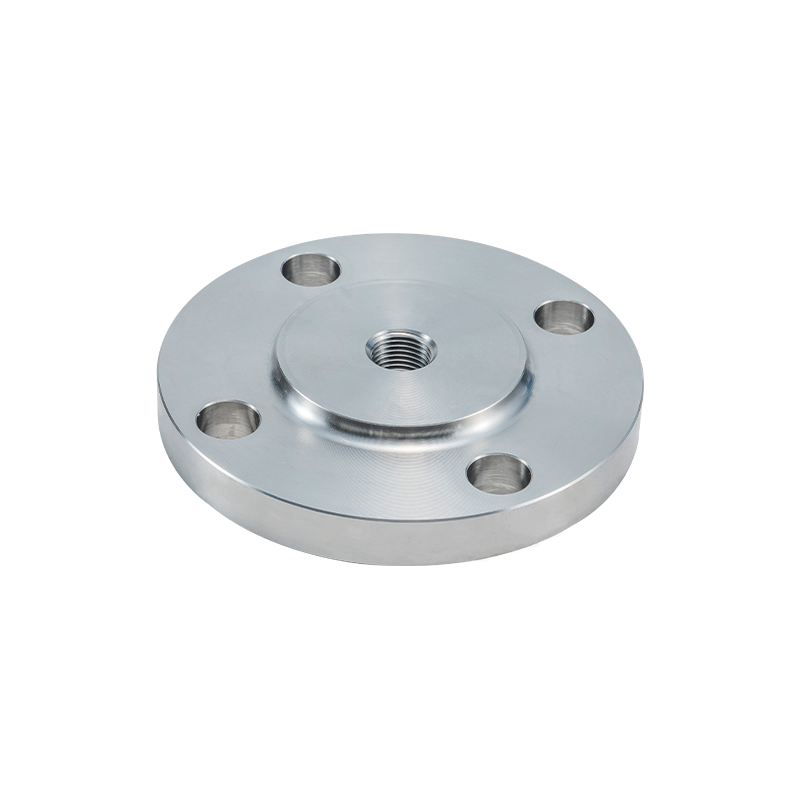

A Bebibir Keluli ialah gelang tempa atau tuang yang bersambung ke hujung paip melalui kimpalan atau benang, membenarkan sambungan berbolted ke komponen lain. Muka bebibir menyediakan permukaan pengedap tempat gasket dimampatkan untuk mengelakkan kebocoran. Jurutera memilih bebibir berdasarkan penilaian suhu tekanan, keserasian bahan dengan media yang disampaikan dan piawaian dimensi yang memastikan kebolehtukaran merentas pengeluar.
Parameter Teknikal Utama untuk Jurutera
Semasa menilai komponen bebibir, jurutera mesti meneliti beberapa parameter kritikal yang menentukan integriti sistem dan jangka hayat.
- Kelas Tekanan : Berjulat dari Kelas 150 hingga Kelas 2500, mentakrifkan tekanan kerja maksimum yang dibenarkan pada suhu tertentu.
- Gred Bahan : Keluli karbon (ASTM A105), keluli tahan karat (ASTM A182 F304/F316), atau keluli aloi (ASTM A182 F11/F22) untuk perkhidmatan suhu tinggi.
- Jenis Bebibir : Kimpalan leher, slip-on, kimpalan soket, konfigurasi berulir atau buta, masing-masing sesuai dengan keperluan aplikasi tertentu.
- Jenis Muka : Muka terangkat (RF), muka rata (FF), atau sambungan jenis cincin (RTJ) untuk keperluan pengedap gasket yang berbeza.
- Saiz Gergaji : Saiz paip nominal (NPS) dari ½ inci hingga 48 inci atau lebih besar untuk aplikasi tersuai.
Pemilihan a Bebibir Keluli secara langsung memberi kesan kepada keselamatan sistem, dengan bebibir yang dinilai tidak wajar mewakili risiko kegagalan yang ketara dalam sistem bertekanan.
Kata Kunci Ekor Panjang Carian Tinggi dalam Konteks
Untuk menangani niat pengguna tertentu, kami menumpukan pada lima kata kunci ekor panjang carian tinggi yang mewakili senario perolehan dan kejuruteraan biasa tahan karat
- Flange keluli SS untuk pemprosesan kimia : Bebibir tahan kakisan yang dihasilkan daripada keluli tahan karat ASTM A182 F316L untuk mengendalikan bahan kimia yang agresif media. C arbon bebibir leher kimpalan keluli : Jenis bebibir berintegriti tinggi dengan hab tirus yang mengurangkan kepekatan tegasan, yang ditetapkan untuk aplikasi tekanan tinggi yang kritikal.
- bebibir keluli tekanan tinggi Kelas 2500 : Direka untuk perkhidmatan tekanan melampau sehingga 6,000 psi, biasanya digunakan dalam aplikasi loji penapisan dan janakuasa.
- dimensi bebibir keluli ANSI B16.5 : Bebibir dihasilkan mengikut piawaian dimensi Institut Piawaian Kebangsaan Amerika, memastikan kebolehtukaran.
- pengeluar bebibir keluli tersuai : Firma kejuruteraan yang menyediakan saiz bukan standard, bahan khas atau konfigurasi unik untuk aplikasi khusus.

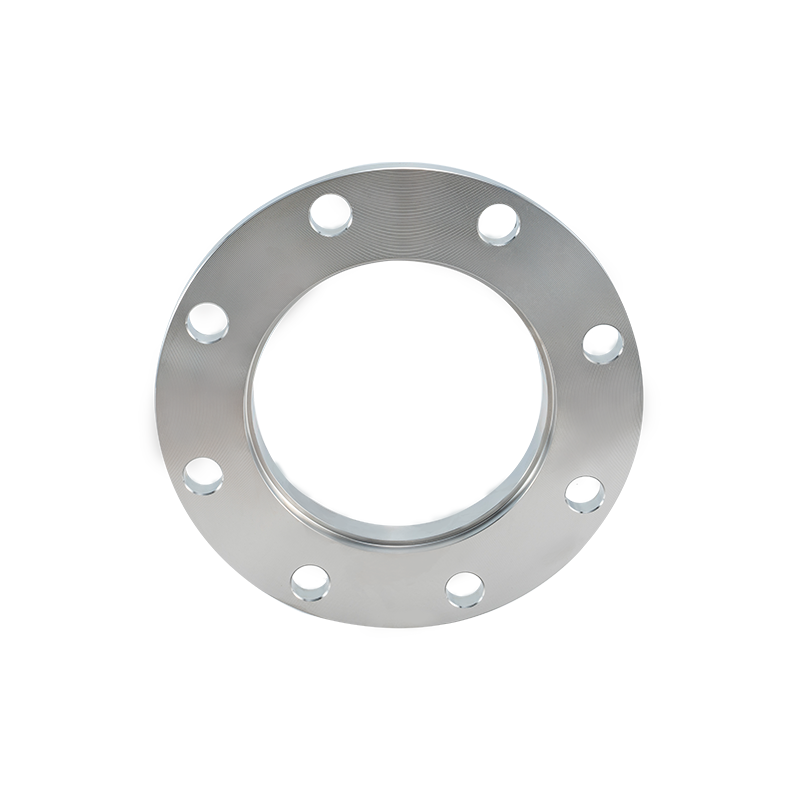

Analisis Perbandingan: Jenis Bebibir Keluli
Pemilihan jenis bebibir memberi kesan ketara kepada kos pemasangan, kebolehcapaian penyelenggaraan dan kebolehpercayaan jangka panjang. Setiap jenis bebibir menawarkan kelebihan yang berbeza untuk aplikasi tertentu. Perbandingan berikut menyerlahkan perbezaan antara konfigurasi bebibir biasa.
Untuk aplikasi tekanan tinggi kritikal yang memerlukan integriti maksimum, a bebibir leher kimpalan keluli karbon mewakili pilihan pilihan. Jadual di bawah menggariskan perbezaan utama.
| Jenis Bebibir | Kaedah Pemasangan | Ciri-ciri Kekuatan | Faktor Kos | Aplikasi Biasa |
|---|---|---|---|---|
| Leher Kimpalan | Kimpalan punggung ke paip. Yang tertinggi | Hab tirus mengurangkan tekanan | Sederhana hingga tinggi | Tekanan tinggi, perkhidmatan kritikal, suhu tinggi |
| Slip-On | Kimpalan fillet di dalam dan di luar | Sederhana, tiada hab tirus | Rendah hingga sederhana | Rendah hingga sederhana pressure, general service |
| Kimpalan Soket | Kimpalan fillet pada satu hujung | Baik untuk diameter kecil | Sederhana | Paip lubang kecil (NPS 2 dan ke bawah) |
| Berbenang | Sambungan rosak | Sederhana, no welding required | Rendah hingga sederhana | Paip tidak kritikal, tekanan rendah, bergalvani |
| buta | Penutupan bolt | Flange penutupan, tiada lampiran paip | Berbeza mengikut saiz | Penamatan paip, akses pemeriksaan |
Pertimbangan Kejuruteraan untuk Pemilihan dan Penyepaduan
Memilih yang betul Bebibir Keluli memerlukan penilaian sistematik keadaan operasi, keserasian bahan dan piawaian dimensi. Bekerja dengan yang berpengalaman pengeluar bebibir keluli tersuai memastikan spesifikasi yang sesuai untuk aplikasi bukan standard.
Pemilihan Bahan dan Rintangan Kakisan
Untuk persekitaran perkhidmatan yang menghakis, a bebibir keluli tahan karat untuk pemprosesan kimia menyediakan rintangan kakisan yang penting. Keluli tahan karat jenis 304 sesuai dengan persekitaran kimia ringan dan aplikasi pemprosesan makanan. Keluli tahan karat jenis 316 dengan tambahan molibdenum menawarkan ketahanan yang dipertingkatkan terhadap klorida dan keadaan berasid, menjadikannya standard untuk persekitaran marin dan loji kimia. Untuk aplikasi suhu tinggi melebihi 800°F, bebibir keluli aloi chrome-moly mengekalkan kekuatan dan menentang ubah bentuk rayapan.
Piawaian Dimensi dan Kebolehtukaran
Pematuhan piawaian dimensi memastikan kebolehtukaran bebibir merentas pembekal. Dimensi bebibir keluli ANSI B16.5 mengawal bebibir sehingga NPS 24 untuk Kelas 150 hingga 2500, menentukan diameter bulatan bolt, saiz lubang bolt dan ketebalan bebibir. ASME B16.47 meliputi bebibir diameter yang lebih besar daripada NPS 26 hingga NPS 60. Apabila menentukan bebibir gantian, jurutera mesti mengesahkan kedua-dua kelas tekanan dan standard dimensi untuk memastikan kesesuaian yang sesuai dengan bolt dan gasket sedia ada.
Cerapan Khusus Aplikasi
Industri yang berbeza mengenakan permintaan unik pada komponen bebibir. Dalam aplikasi penapisan dan petrokimia, bebibir keluli tekanan tinggi Kelas 2500 komponen mesti menahan tekanan dan suhu yang melampau sambil menahan peretasan hidrogen dan keretakan tegasan sulfida. Untuk aplikasi tenaga nuklear, bebibir memerlukan dokumentasi jaminan kualiti tambahan, termasuk kebolehkesanan bahan dan laporan peperiksaan tidak merosakkan. Apabila mendapatkan sumber daripada a pengeluar bebibir keluli tersuai , pengurus fasiliti boleh menentukan saiz gerudi khas, kemasan menghadapi, atau kelas tekanan bukan standard untuk memadankan keperluan peralatan sedia ada.
The bebibir leher kimpalan keluli karbon kekal sebagai standard industri untuk perkhidmatan kritikal kerana ciri-ciri strukturnya yang unggul. Hab tirus mengagihkan tekanan lebih sekata berbanding jenis bebibir lain, mengurangkan risiko kegagalan keletihan dalam keadaan perkhidmatan kitaran seperti kitaran tekanan atau pengembangan terma.
Standard Jaminan Kualiti dan Perolehan
Untuk perolehan industri, mengesahkan pematuhan dengan piawaian yang diiktiraf memastikan kualiti dan keselamatan yang konsisten. Pengeluar bereputasi mematuhi piawaian ASME, ASTM dan MSS-SP. Dokumen perolehan utama hendaklah mengandungi:
- Laporan ujian bahan (MTR) dengan kebolehkesanan nombor haba kepada spesifikasi ASTM.
- Pengesahan pengenalan bahan positif (PMI) untuk bebibir aloi dan keluli tahan karat.
- Laporan pemeriksaan dimensi yang mengesahkan pematuhan ASME B16.5 atau B16.47.
- Rekod rawatan haba untuk bebibir yang memerlukan rawatan haba selepas kimpalan atau normalisasi.
- Laporan peperiksaan tidak merosakkan, termasuk penembus pewarna atau pemeriksaan zarah magnetik.
Bekerjasama dengan yang ditubuhkan pengeluar bebibir keluli tersuai menyediakan akses kepada sokongan kejuruteraan, pensijilan bahan, dan sistem kualiti yang didokumenkan yang penting untuk aplikasi industri kritikal.
Soalan Lazim (FAQ)
1. Apakah perbezaan antara bebibir leher kimpalan dan bebibir slip-on?
A bebibir leher kimpalan keluli karbon mempunyai hab tirus yang beralih daripada gelang bebibir ke dinding paip, memberikan pengagihan tegasan beransur-ansur dan rintangan keletihan yang unggul. Reka bentuk ini menjadikan bebibir leher kimpalan sesuai untuk keadaan perkhidmatan tekanan tinggi, suhu tinggi dan kitaran. Bebibir slip-on meluncur ke atas hujung paip dan memerlukan kimpalan fillet di dalam dan di luar hab. Bebibir slip-on lebih murah tetapi menawarkan kekuatan yang lebih rendah dan biasanya digunakan untuk aplikasi tekanan rendah hingga sederhana di mana keadaan tekanan kurang teruk. Untuk aplikasi kritikal, jurutera secara universal menentukan bebibir leher kimpalan.
2. Bagaimanakah saya boleh menentukan kelas tekanan yang betul untuk permohonan saya?
Untuk menentukan yang sesuai Bebibir Keluli kelas tekanan, anda mesti mempertimbangkan kedua-dua tekanan operasi dan suhu. ASME B16.5 menyediakan penarafan tekanan-suhu untuk setiap ggradeup bahan yang menunjukkan tekanan kerja maksimum yang dibenarkan pada suhu tertentu. Pilih kelas tekanan di mana penarafan bebibir melebihi tekanan operasi maksimum anda pada suhu operasi maksimum. Sertakan faktor keselamatan untuk keadaan sementara seperti permulaan, penutupan atau lonjakan tekanan. Sebagai contoh, bebibir keluli karbon Kelas 150 dinilai untuk 285 psi pada 100°F tetapi hanya 150 psi pada 600°F. Sentiasa sahkan penilaian untuk gred bahan khusus anda.
3. Apakah keperluan untuk bebibir keluli tahan karat dalam perkhidmatan menghakis A tahan karat bebibir keluli ess untuk pemprosesan kimia aplikasi memerlukan pemilihan bahan yang teliti berdasarkan media menghakis tertentu. Keluli tahan karat jenis 316L dengan kandungan karbon rendah memberikan ketahanan terhadap kakisan antara butiran selepas kimpalan dan sesuai untuk kebanyakan persekitaran kimia. Untuk aplikasi yang melibatkan kepekatan klorida tinggi atau air laut, Jenis 317L atau keluli tahan karat dupleks menawarkan rintangan pitting yang dipertingkatkan. Untuk asid penurun tinggi seperti asid sulfurik atau hidroklorik, aloi khusus seperti Hastelloy atau Inconel mungkin diperlukan. Spesifikasi perolehan harus termasuk keperluan untuk penyepuhlindapan penyelesaian selepas pembentukan dan pempasifan untuk memulihkan rintangan kakisan.
4. Bagaimanakah cara saya mengesahkan bahawa bebibir keluli tersuai memenuhi piawaian dimensi?
Apabila memesan daripada a pengeluar bebibir keluli tersuai , anda harus menyatakan bahawa semua dimensi mematuhi ASME B16.5 atau B16.47 sebagaimana yang berkenaan, melainkan dimensi bukan standard dinyatakan dengan sengaja. Minta laporan pemeriksaan dimensi untuk setiap saiz bebibir dan kelas tekanan. Dimensi kritikal untuk mengesahkan termasuk diameter luar bebibir, diameter bulatan bolt, bilangan dan diameter lubang bolt, ketebalan bebibir, dan dimensi hab untuk bebibir leher kimpalan. Untuk penggantian bebibir, mengukur secara fizikal dimensi bebibir sedia ada sebelum membuat pesanan memastikan keserasian dengan paip dan bolt sedia ada.
Rujukan
- Persatuan Jurutera Mekanikal Amerika. ASME B16.5: Bebibir Paip dan Kelengkapan Bebibir, Edisi 2020.
- Persatuan Jurutera Mekanikal Amerika. ASME B16.47: Bebibir Keluli Diameter Besar, Edisi 2020.
- Persatuan Pengujian dan Bahan Amerika. ASTM A105/A105M: Spesifikasi Standard untuk Penempaan Keluli Karbon untuk Aplikasi Paip.
- Persatuan Pengujian dan Bahan Amerika. ASTM A182/A182M: Spesifikasi Standard untuk Aloi Dipalsukan atau Digulung dan Bebibir Paip Keluli Tahan Karat.
- Persatuan Standardisasi Pengeluar. MSS SP-44: Bebibir Talian Paip Keluli, Edisi 2021.
- Arahan Peralatan Tekanan 2014/68/EU: Keperluan Teknikal untuk Peralatan Tekanan, Kesatuan Eropah, 2014.
