Bebibir standard ANSI menyediakan kaedah sambungan mekanikal utama untuk sistem paip tekanan di kemudahan perindustrian Amerika Utara. Panduan ini mengkaji penarafan suhu tekanan, jenis hadapi dan spesifikasi bahan yang kritikal untuk jurutera perolehan dan pereka paip.
Apakah Bebibir Standard ANSI dan Bagaimana Ia Berevolusi?
Institut Piawaian Kebangsaan Amerika (ANSI) pada asalnya menerbitkan piawaian dimensi bebibir, yang kemudiannya dikekalkan dan dikemas kini oleh Persatuan Jurutera Mekanikal Amerika (ASME). Piawaian aktif semasa termasuk ASME B16.5 untuk bebibir sehingga 24 inci diameter nominal dan ASME B16.47 untuk diameter yang lebih besar hingga 60 inci.
Sistem klasifikasi utama termasuk:
- Kelas tekanan ditetapkan 150, 300, 600, 900, 1500, dan 2500 mewakili penarafan suhu tekanan tanpa dimensi
- Jenis muka termasuk muka terangkat (RF), muka rata (FF), dan sendi jenis cincin (RTJ)
- Konfigurasi gerek yang sepadan dengan jadual paip untuk keserasian kimpalan
Jiangyin Zhonghai Precision Machinery Co., Ltd. beroperasi sebagai pengilang yang diperakui ISO 9001 dengan kelayakan PED, TUV dan TS, yang mengkhusus dalam bebibir dan penempaan ketepatan. Syarikat itu mengeluarkan bebibir paip, bebibir tempa, bebibir dimesin dan komponen berkaitan mengikut piawaian GB, ASME, ASTM, JIS, EN dan DIN, menyokong pembuatan berasaskan lukisan tersuai sepenuhnya. Julat pengeluaran meliputi 1/2 inci hingga 60 inci, berat satu keping sehingga 10 tan, dan dimensi maksimum 4 meter. Keupayaan dalaman yang lengkap termasuk penempaan, pemanasan, pemusingan CNC, penggerudian dan garisan pemeriksaan yang mengendalikan kedua-dua pengeluaran volum dan bahagian mesin yang kompleks.
Analisis Teknikal Lima Spesifikasi Kritikal
1. Konfigurasi Slip-On Tekanan Rendah: bebibir standard ansi 150 lb slip on
Kelas 150 mewakili penarafan tekanan standard terendah, sesuai untuk air suhu ambien, wap dan cecair proses tidak kritikal. Bebibir gelincir meluncur ke atas hujung paip dan mengimpal fillet kedua-dua belah, memudahkan pemasangan di ruang yang sempit.
Penarafan suhu tekanan untuk keluli karbon Kelas 150:
- Tekanan maksimum 285 psi pada suhu ambien (100°F)
- Tekanan menurun kepada 140 psi pada 400°F
- Tekanan menurun kepada 20 psi pada 750°F
Perbandingan kos pemasangan:
| Faktor | Bebibir Slip-On | Bebibir Leher Kimpalan |
| Kos Bahan | 15-20% lebih rendah | Garis dasar |
| Buruh Kimpalan | Dua kimpalan fillet (cepat) | Satu kimpalan punggung (prosedur yang layak) |
| Keperluan Pemeriksaan | Zarah visual dan magnetik | Radiografi atau ultrasonik |
| Toleransi Penjajaran | ±2mm boleh diterima | ±0.5mm diperlukan |
| Ketahanan Keletihan | Sederhana | Superior (peralihan tekanan yang lancar) |
Bebibir standard ANSI 150 lb slip on konfigurasi sesuai dengan paip utiliti, sistem HVAC dan talian proses tekanan rendah di mana kelajuan pemasangan mengatasi keperluan rintangan keletihan.
2. Reka Bentuk Leher Kimpalan Tekanan Tinggi: jadual leher kimpalan bebibir standard ansi 40

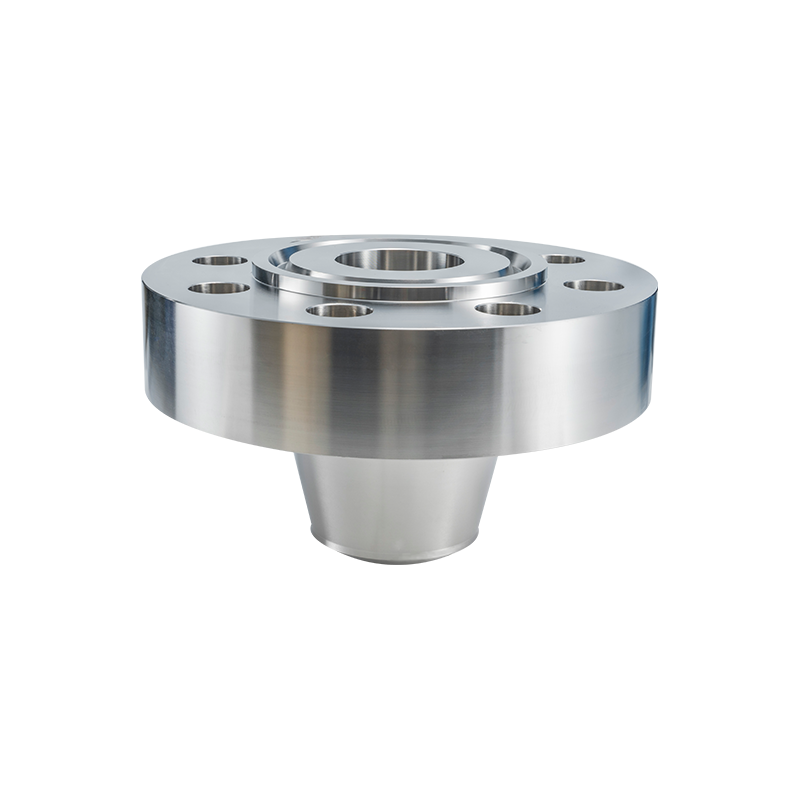

Bebibir leher kimpalan menggabungkan hab tirus yang beralih dengan lancar kepada ketebalan dinding paip. Geometri ini mengedarkan tegasan lentur dan menyediakan tetulang struktur pada simpang kritikal.
Jadual 40 dimensi paip menentukan keserasian gerek:
- Jadual 2-inci 40: 60.3mm OD, 3.91mm dinding, 52.5mm ID
- Jadual 4-inci 40: 114.3mm OD, 6.02mm dinding, 102.3mm ID
- Jadual 6-inci 40: 168.3mm OD, 7.11mm dinding, 154.1mm ID
Perbandingan prestasi jenis bebibir:
| Ciri | Bebibir Slip-On | Bebibir Leher Kimpalan |
| Faktor Kepekatan Tekanan | 2.5-3.0 | 1.2-1.5 |
| Kitaran Hayat Keletihan | 10,000-50,000 | 100,000-500,000 |
| Ketebalan Hab | Tiada (dinding paip sahaja) | Pengukuhan bergraduat |
| Konsisten Penilaian Tekanan | Derates dengan jadual paip | Mengekalkan penarafan bebas daripada paip |
| Aplikasi Biasa | Sistem statik, kitaran rendah | Perkhidmatan kitaran, tekanan tinggi |
The Jadual leher kimpalan bebibir piawai 40 gabungan mewakili spesifikasi yang paling biasa untuk proses paip di loji kimia dan penapisan, mengimbangi kapasiti tekanan dengan ketersediaan bahan standard.
3. Aplikasi Penutupan dan Pengasingan: bebibir standard ansi muka terangkat buta
Bebibir buta menamatkan sistem paip atau mengasingkan peralatan semasa penyelenggaraan. Muka yang terangkat menyediakan permukaan pengedap bermesin ketepatan untuk pemampatan gasket.
Spesifikasi kemasan muka termasuk:
- 125-250 mikroinci AARH (Aritmetik Purata Kekasaran Ketinggian) untuk gasket bukan logam
- AARH 63-125 mikroinci untuk gasket luka lingkaran
- 32-63 mikroinci AARH untuk sambungan jenis cincin
Perbandingan fungsi bebibir buta:
| Fungsi | Bebibir Buta | Pengasingan Injap |
| Pengasingan Positif | Mutlak (penghalang pepejal) | Bergantung kepada integriti kerusi |
| Ujian Tekanan | Titik akhir yang sesuai untuk ujian hidro | Memerlukan pintasan atau penyingkiran |
| Berat badan | Tinggi (penempaan pepejal) | Pembolehubah (bergantung jenis injap) |
| Kelajuan Operasi | Perlahan (melekat/menyahbol) | Pantas (suku pusingan atau berbilang pusingan) |
| Kos untuk Saiz Besar | Sederhana | Eksponen dengan kelas tekanan |
Bebibir standard ANSI muka terangkat buta spesifikasi memerlukan pemesinan muka yang tepat dan pengesahan keserasian gasket. Pembinaan pepejal menahan tekanan sistem penuh dari mana-mana arah, menyediakan pengasingan yang boleh dipercayai untuk kemasukan kapal dan penyelenggaraan segmen saluran paip.
4. Gred Bahan Keluli Karbon: bebibir standard ansi keluli karbon a105
ASTM A105 menentukan komponen paip keluli karbon palsu untuk perkhidmatan suhu ambien dan tinggi. Gred ini mendominasi aplikasi bebibir industri kerana keberkesanan kos dan kebolehpercayaan mekanikal.
Keperluan komposisi kimia:
- Karbon maksimum 0.35% untuk kebolehkimpalan
- Mangan 0.60-1.05% untuk kekuatan
- Silikon 0.10-0.35% untuk penyahoksidaan
- Fosforus dan sulfur maksimum 0.040% setiap satu
Perbandingan kaedah pembuatan:
| Harta benda | ASTM A105 palsu | Cast Setara |
| Struktur Bijirin | Ditapis, berarah | Rawak, berpotensi kasar |
| Kecacatan Dalaman | Minimum (ditutup oleh ubah bentuk) | Risiko keliangan |
| Ketangguhan Kesan | Tinggi (20J pada -29°C tipikal) | Pembolehubah, umumnya lebih rendah |
| Penilaian Tekanan-Suhu | Nilai ASME B16.5 penuh | Dikurangkan 10-20% |
| Kos Setiap Pound | Garis dasar | 30-40% lebih rendah (tetapi risiko lebih tinggi) |
Bebibir standard ANSI keluli karbon a105 spesifikasi memerlukan sijil ujian bahan yang mengesahkan rawatan haba dan ujian mekanikal. Pembinaan palsu menghapuskan risiko keliangan dalaman yang wujud dalam komponen tuangan, mewajarkan premium kos untuk perkhidmatan kritikal.
5. Kimpalan Soket Tekanan Tinggi: kimpalan soket bebibir standard ansi 3000 psi
Bebibir kimpalan soket menampung paip berdiameter lebih kecil (biasanya 2 inci dan ke bawah) dalam aplikasi tekanan tinggi. Lubang soket menerima hujung paip dengan kimpalan fillet pada sambungan luar.
Kesetaraan kelas tekanan:
- Kimpalan soket 3000 psi sepadan lebih kurang dengan Kelas 600 dan ke atas
- Kimpalan soket 6000 psi sepadan dengan Kelas 1500
- Kimpalan soket 9000 psi sepadan dengan Kelas 2500
Perbandingan sambungan lubang kecil:
| Kaedah | Bebibir Kimpalan Soket | Bebibir Berulir |
| Integriti Tekanan | Tinggi (penghalang yang dikimpal) | Sederhana (thread seal dependent) |
| Ketahanan Keletihan | Baik (lubang licin) | Lemah (kepekatan tekanan pada benang) |
| Kemahiran Pemasangan | Kelayakan kimpalan diperlukan | Lebih rendah (kemahiran memasang paip) |
| Potensi Kebocoran | Kecacatan kimpalan sahaja | Kerosakan benang, degradasi sealant |
| Julat Saiz | 1/2 hingga 2 inci biasa | 1/2 hingga 4 inci tersedia |
The kimpalan soket bebibir standard ansi 3000 psi spesifikasi menangani sambungan instrumen, port pensampelan, dan saluran proses berdore kecil di mana sambungan berulir berisiko kegagalan keletihan di bawah tekanan kitaran atau getaran.
Kualiti Pembuatan dan Piawaian Pensijilan
Pematuhan ISO 9001 dan PED
Sistem pengurusan kualiti memastikan pengeluaran yang konsisten melalui prosedur yang didokumenkan:
- Kebolehkesanan bahan daripada laporan ujian kilang melalui pemeriksaan akhir
- Rekod rawatan haba yang mengesahkan kitaran austenitizing dan normalizing
- Pemeriksaan dimensi bagi setiap jadual toleransi ASME B16.5
- Ujian tekanan pada tekanan berkadar 1.5 kali untuk aplikasi kritikal
Keupayaan Pengilangan Dalaman
Jiangyin Zhonghai Precision Machinery mengekalkan integrasi pengeluaran yang lengkap:
- Penekan penempaan sehingga 10,000 tan untuk kosong berdiameter besar
- Relau rawatan haba berterusan dengan kawalan atmosfera
- Mesin pelarik menegak CNC diameter pemesinan hingga 4 meter
- Pusat penggerudian melaksanakan corak lubang bolt dengan toleransi kedudukan ±0.2mm
Perkhidmatan Piawaian dan Penyesuaian Global
Keupayaan Pengeluaran Pelbagai Piawaian
Pembuatan selari dengan piawaian antarabangsa menyokong keperluan projek global:
- Piawaian GB untuk projek domestik China
- ASME/ASTM untuk pasaran Amerika Utara dan Timur Tengah
- Spesifikasi JIS untuk pelanggan Jepun dan Asia Tenggara
- Piawaian EN/DIN untuk pematuhan Kawasan Ekonomi Eropah
Penyelesaian Bukan Standard dan Kejuruteraan
Pengilangan berasaskan lukisan memenuhi keperluan khas:
- Bebibir orifis dengan bahagian larian meter
- Leher kimpalan panjang untuk sambungan cangkerang kapal
- Bebibir padat mengurangkan berat dan beban bolt
Soalan Lazim
Apakah perbezaan diameter bulatan bolt yang wujud antara bebibir Kelas 150 dan Kelas 300?
Untuk bebibir nominal 6 inci, Kelas 150 menentukan diameter bulatan bolt 241.3mm dengan 8 bolt pada diameter 22.2mm. Kelas 300 menentukan bulatan bolt 269.9mm dengan 12 bolt pada diameter 25.4mm. Bulatan bolt yang lebih besar dan kiraan bolt yang meningkat menampung keperluan mampatan gasket yang lebih tinggi untuk penarafan tekanan tinggi. Bebibir Kelas 150 yang sedia ada tidak boleh dinaik taraf kepada Kelas 300 dengan menggerudi lubang tambahan kerana diameter dan ketebalan luar yang tidak mencukupi.
Bagaimanakah perbandingan bahan A105 dan A350 LF2 untuk aplikasi suhu rendah?
Ujian hentakan takuk V Charpy ASTM A105 layak pada -29°C minimum. ASTM A350 Gred LF2 menentukan keperluan impak pada -46°C atau -59°C bergantung pada kelas. Gred LF2 berharga 15-25% lebih tinggi tetapi memberikan keliatan yang diperlukan untuk perkhidmatan peti sejuk dan pendedahan iklim utara. A105 bebibir standard ansi keluli karbon a105 spesifikasi berisiko patah rapuh di bawah -29°C.
Apakah tekanan maksimum yang boleh dikendalikan dengan selamat oleh bebibir slip-on?
Kadar bebibir slip-on kelas 150 kepada 285 psi pada suhu ambien tetapi mengalami faktor kepekatan tegasan 2.5 kali lebih tinggi daripada reka bentuk leher kimpalan. Had aplikasi praktikal selalunya mengurangkan bebibir slip-on kepada 150-200 psi dalam perkhidmatan kitaran. The bebibir standard ansi 150 lb slip on konfigurasi sesuai dengan aplikasi statik, bukan kejutan sahaja.
Bagaimanakah prestasi pengedap sambungan muka dan jenis cincin berbeza?
Bebibir muka yang dinaikkan memampatkan gasket luka rata atau lingkaran merentasi kawasan sentuhan yang luas, bertolak ansur dengan variasi kemasan permukaan yang sederhana. Sambungan jenis cincin memerlukan pemesinan alur ketepatan (±0.05mm) dan sentuhan logam-ke-logam yang mencapai pengedap melalui ubah bentuk plastik. Sambungan RTJ menahan tekanan melebihi 10,000 psi dan suhu melebihi 500°C di mana gasket konvensional gagal. Sambungan muka dinaikkan mendominasi paip proses umum disebabkan kos pemesinan yang lebih rendah dan kesederhanaan penggantian gasket.
Apakah kuantiti pesanan minimum dan polisi sampel?
Bebibir katalog standard menyokong pesanan daripada kepingan tunggal untuk keperluan penyelenggaraan. Penempaan tersuai memerlukan kuantiti bahan minimum 500kg untuk kebolehkesanan lot haba. Bebibir sampel untuk ujian kelayakan memerlukan pembelian; laporan dimensi dan sijil bahan mengiringi penghantaran standard tanpa kos tambahan. Jiangyin Zhonghai Precision Machinery mengekalkan inventori saiz biasa untuk penghantaran pantas.
Kesimpulan
Memilih yang sesuai Bebibir standard ANSI memerlukan analisis keadaan tekanan-suhu, dinamik paip dan persekitaran bahan. Sama ada menyatakan bebibir standard ansi 150 lb slip on untuk ekonomi, Jadual leher kimpalan bebibir piawai 40 untuk rintangan keletihan, bebibir standard ansi muka terangkat buta untuk pengasingan, bebibir standard ansi keluli karbon a105 untuk perkhidmatan standard, atau kimpalan soket bebibir standard ansi 3000 psi untuk lubang kecil tekanan tinggi, spesifikasi teknikal menentukan integriti sistem.
Jiangyin Zhonghai Precision Machinery Co., Ltd. menyediakan pembuatan bersepadu daripada penempaan melalui pemeriksaan akhir, menyokong industri tenaga dan proses global dengan kualiti dan keupayaan dimensi yang diperakui kepada diameter 4 meter.
Rujukan
- Persatuan Jurutera Mekanikal Amerika, ASME B16.5-2020, Bebibir Paip dan Kelengkapan Bebibir: NPS 1/2 Melalui Standard NPS 24 Metrik/Inci
- Persatuan Jurutera Mekanikal Amerika, ASME B16.47-2017, Bebibir Keluli Diameter Besar: NPS 26 Melalui NPS 60 Metrik/Inci Standard
- Persatuan Pengujian dan Bahan Amerika, ASTM A105/A105M-21, Spesifikasi Standard untuk Penempaan Keluli Karbon untuk Aplikasi Paip
- Persatuan Pengujian dan Bahan Amerika, ASTM A350/A350M-18, Spesifikasi Standard untuk Penempaan Karbon dan Keluli Aloi Rendah, Memerlukan Ujian Keliatan Takik untuk Komponen Paip
- Jawatankuasa Penyeragaman Eropah, EN 1092-1:2018, Bebibir dan sambungannya - Bebibir bulat untuk paip, injap, kelengkapan dan aksesori, ditetapkan PN - Bahagian 1: Bebibir keluli
- Organisasi Antarabangsa untuk Standardisasi, ISO 9001:2015, Sistem pengurusan kualiti - Keperluan
